ALRP400D粗糙度轮廓仪



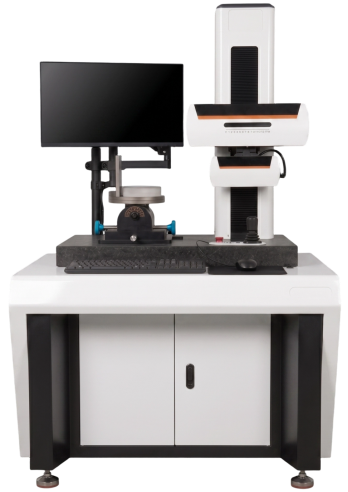

ALRP400D型粗糙度轮廓仪





品牌：上海奥龙





目 录



一、       设备技术性能

二、       核心技术参数

三、       软件系统

四、       标准配置清单

五、       安装调试与培训

六、       售后服务承诺





一、设备技术性能

1.1 测量原理

本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

此款仪器性能可与国外进口仪器相比，各方面指标已达到国际标准，仪器符合国家标准GB/T3505-2000、GB/T6062-2001、GB/T10610-1998，以及国际标准ISO5436、ISO11562、ISO4287的要求。

1.2 轮廓测量功能

尺寸：包含水平距离、垂直距离、线性距离、半径、直径

夹角：包含水平角、垂直角、夹角

位置公差：包含平行度、垂直度

形状公差：包含直线度、凸度、圆弧轮廓度

辅助生成：包含辅助点、辅助线、辅助圆

1.3 粗糙度分析参数

Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△a、R△amax、R△amin、R△asd、R△q、R△qmax、R△qmin、R△qsd、Rk、Rpk、Rvk、Mr1、Mr2、Rλa、Rλamax、Rλamin、Rλasd、Rλq、Rλqmax、Rλqmin、Rλqsd、Rδc、Rpc、Rmr

1.4 波纹度分析参数

Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr

1.5 原始轮廓分析参数

Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta

1.6 仪器核心优势

·       四轴采用霍尔摇杆控制，使人员操作更方便快捷

·       产品可自动接触，减少测针损坏

·       可自动编程测量，实现产品快速自动检测并判断OK/NG

·       可CAD导入或者导出，进行轮廓度检测（支持DXF文件）

·       报表可导出PDF、Word、Excel等多种格式

·       软件采用最新模板，终生免费升级





二、核心技术参数





2.1 测量范围

2.2 轮廓技术参数

2.3 粗糙度技术参数

2.4 传感器与运动性能





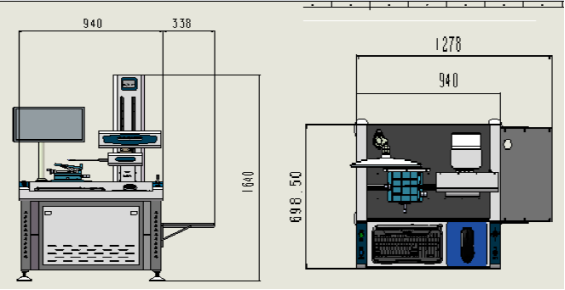

2.5 设备外形尺寸与重量

产品				包装				总重量 (Wt.kg)	体积 （CBM m³）
Lx	Ly	Lz	Wt(kg)	Lx	Ly	Lz	Wt(kg)
1278	698	1640	180	1378	798	1700	50	400	1.39



















三、软件系统

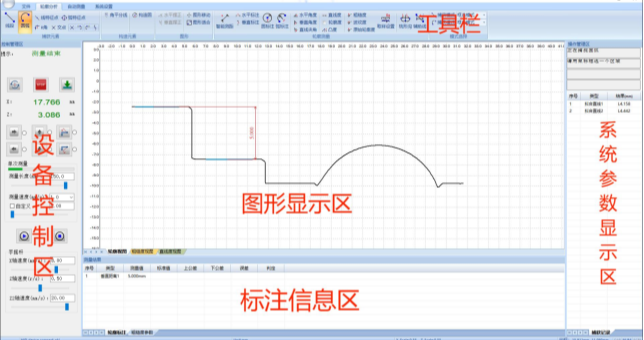

系统界面主要包括：菜单、工具栏、状态栏、图形显示区（轮廓及粗糙度视图）、标注信息区（轮廓标注及粗糙度参数列表）、系统参数显示区、设备控制区。（软件系统界面如图所示。）

（1）菜单/工具栏：见菜单和工具栏部分相应内容。

（2）状态栏：显示当前操作提示、光标在图形显示区的坐标等信息。

（3）系统参数显示区：用于显示和设置设备参数、测量参数及显示参数等系统参数。

































打印报告

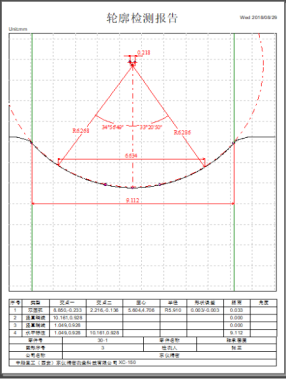

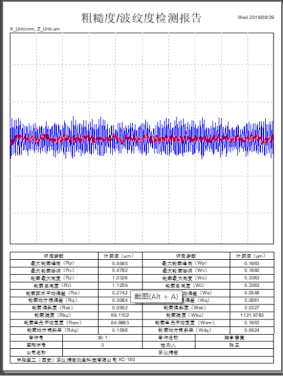

零件测量、标注及参数评定完成后，可以将检测结果打印出来。用户通过打印信息设置对话框输入检测报告打印信息（零件名称、零件号、检测人、公司名称等）以及选择格式输出选项（轮廓/粗糙度图形、轮廓标注信息列表、粗糙度评定参数列表），查看打印预览结果即为打印结果，如图所示。











四、标准配置清单





五、安装调试与培训

1、设备安装完成后，由专业工程师（持证上岗）进行现场培训，并负责教授需方操作人员设备和软件的操作、使用、维修和保养以及实际样品检测分析工作。

2、培训内容：

2.1 设备操作方法。

2.2安全操作注意事项。

2.3设备介绍和功能介绍。

2.4设备的日常保养及维护。

质量保证及售后服务：

质保期：从安装验收合格之日起12个月，但不超过发货之日起15个月。在此期限内因我方原因造成的机器故障，负责免费维修。

质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。公司负责为用户免费提供计量测试技术咨询服务。

公司以成本价终身为用户提供设备保修服务。

如公司接到用户设备故障请求服务电话，24小时响应，如有必要72小时内派技术人员赴现场解决问题。

公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。

公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。

用户所在地区如有我公司地区办事处，其售后技术服务事宜由我公司地区办事处全面负责。





六、售后服务承诺

1、安装调试

该仪器到达甲方仪器安装地点后，甲方应立即通知我公司。我方将在和甲方协商的日期内到达用户所在地进行安装，甲方仪器使用人员需提供必要的协助。 安装工作一般在一天内完成，包含机台及各零件定位、机台调水平、三轴复原、CCD定位、线路检查及功能电路测试等。调试工作一般也在一天内完成，包含校验精度等。

2、培训

（1）培训地点：在甲方指定所在地。

（2）培训人数：在仪器安装验收之后,由乙方安装工程师对用户1-2人进行操作培训（受训人员应具有基本的测量常识和电脑知识）。

（3）培训内容：包含机台操作使用培训和测量软件培训，直到操作者能掌握基本操作为止。

3、保修期内售后服务

(1) 自安装、调试、培训完成之日起一年内为产品的保修期。保修期期内，在正常使用条件下，若发生任何因产品本体或组件（含机台、电控系统、镜头、CCD、软件）损坏引发的故障，本公司免费为客户做修换服务。

(2) 保修期内测量软件免费升级。

(3) 接到客户报修通知，本公司承诺在1个工作日内回复并提出解决方案。如需现场解决，2个工作日内到达现场。

4、在保修期内，由于如下原因导致产品故障，本公司需酌情收取成本费用。

(1) 在本公司指定维修站外进行修理、搬运引起的故障和损坏。

(2) 人为因素操作不当而造成的故障和损坏。

(3) 自行改装或私自拆机而造成的故障和损坏。

(4) 由于天灾、地震、火灾或其他不可抗力因素而造成的故障和损坏。

(5) 使用非本公司指定的零配件所引起的故障和损坏。

5、一年保修期后的售后服务

一年后实行按次上门收费服务，或客户可签订收费年服务合约。
