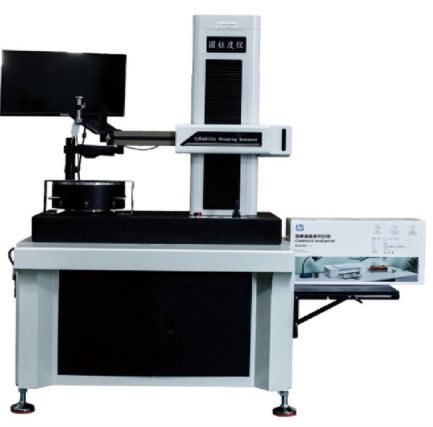

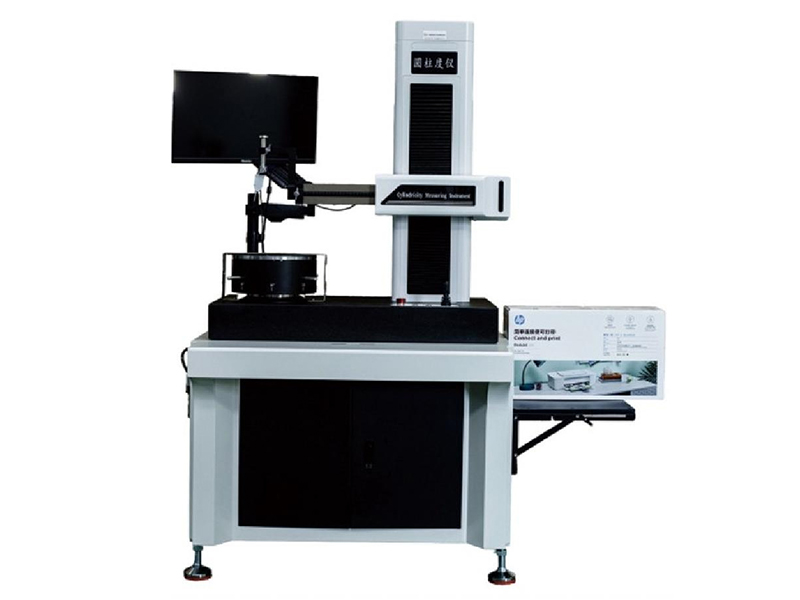

ALCYL-45型圆柱度仪

ALCYL-45型圆柱度仪







品牌：上海奥龙









目 录



一、       产品概述

二、       主要功能

三、       核心技术参数

四、       测量原理

五、       产品结构细节

六、       软件系统

七、       标准配置清单

八、       使用环境要求

九、       安装调试与培训

十、       质量保证与售后服务





一、产品概述

本仪器采用半径测量法、工件旋转式测量结构，是一款高精度的形位公差检测设备。旋转轴系采用高精度气浮主轴，气浮导轨立柱作为测量基准，配备进口精密圆光栅传感器和精密电感传感器，确保测量精度和稳定性。

本设备可完成各类规则、不规则环形工件的圆度、圆柱度、直线度、平面度、同心度、同轴度、端面跳动、径向跳动、锥度、波纹度等形位公差检测，广泛适用于汽车零部件、航空航天、精密轴承、模具、液压元件、半导体、精密轴类等行业精密尺寸检测。

设备配套基于Windows操作系统平台的RMI系统测量软件，可完成数据采集、数据处理及打印输出等全流程工作，操作简便，功能强大。





二、主要功能

2.1 测量项目

可测各种规则、不规则的环形工件的以下参数：

·       圆度、圆柱度、直线度

·       同心度、同轴度、平面度

·       平行度、垂直度

·       表面波纹度(WC、WP、WV、WT、WA、WQ)

·       频谱分析、谐波分析、波高分析

·       偏心、及跳动量等

2.2 圆度评定方式

提供4种圆度评定方法：

·       最小区域法

·       最小二乘法

·       最小外接圆法

·       最大内切圆法

2.3 滤波功能

圆度滤波档位：2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250

滤波形式：高斯(ISO标准)、2RC





三、核心技术参数

3.1 测量范围

3.2 主轴精度

3.3 工作台参数

3.4 立柱与水平臂

3.5 传感器与数据采集





四、测量原理

本仪器采用半径测量法，工件旋转式测量方式。

旋转轴系采用高精度气浮主轴，气浮导轨立柱作为测量基准；电器部分由工控计算机及进口精密圆光栅传感器、精密电感传感器组成。

运用精密圆光栅传感器、精密电感传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版WINDOWS操作系统平台的RMI系统测量软件，完成数据采集、数据处理及打印输出等工作。

工作时，工件随主轴旋转，电感传感器接触工件表面采集径向位移数据，圆光栅传感器同步采集角度数据，通过软件算法计算出工件的各项形位公差参数。

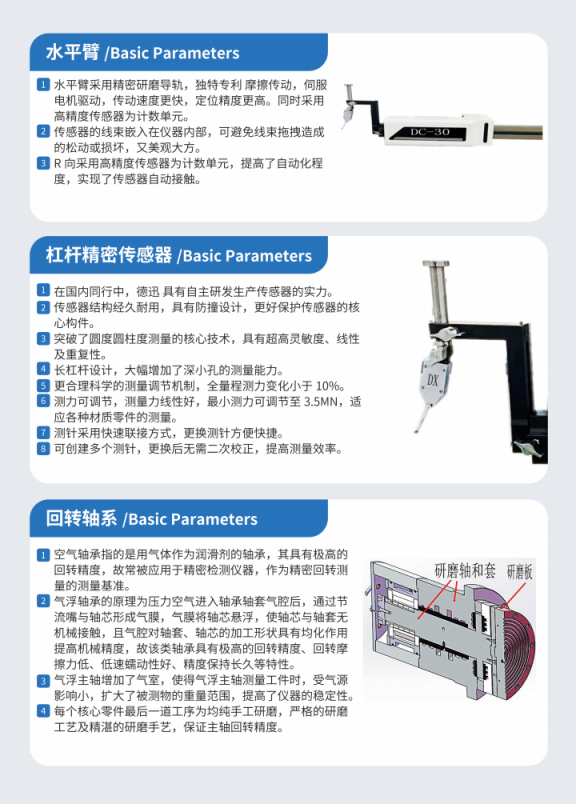

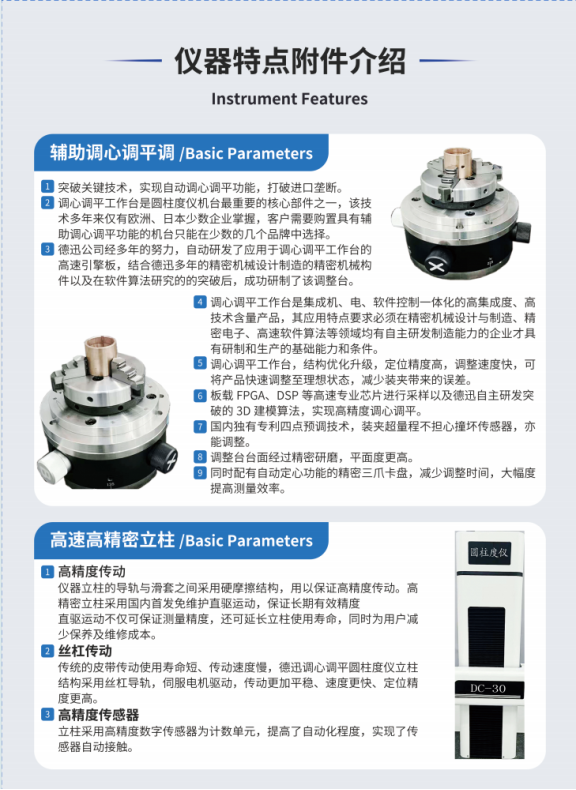

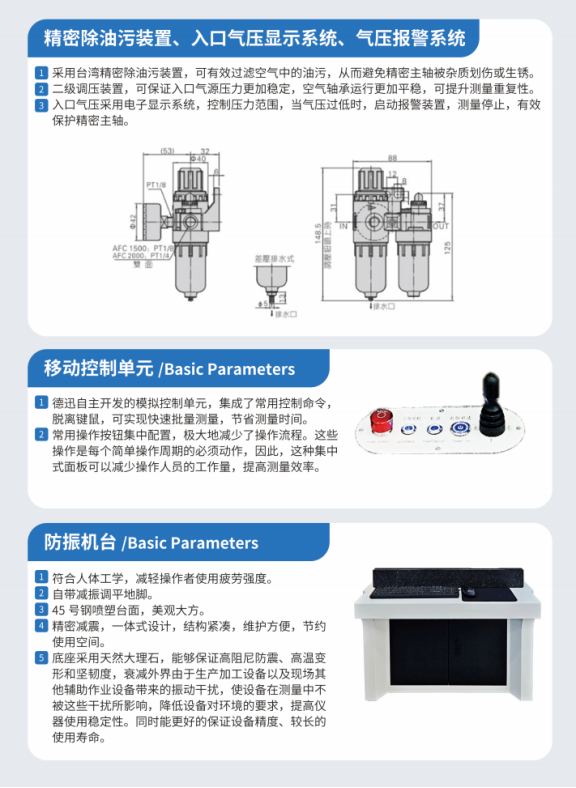

五、产品结构细节

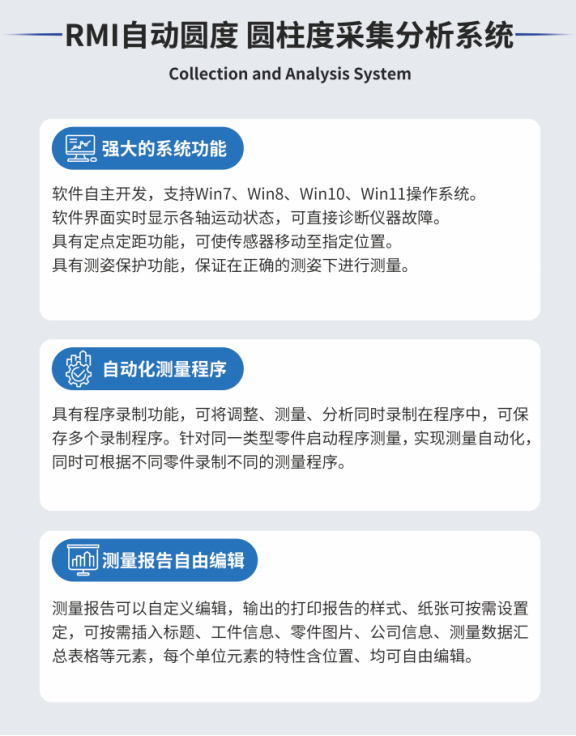

六、软件系统





七、标准配置清单

大类	分类	规格参数
机械部分	气浮导轨立柱系统	-
	主机仪器架	-
	大理石工作台面	-
	气浮主轴系统	-
	横导轨移动装置	-
	空气过滤系统	-
	调心调平工作台	台面直径 Φ160mm、台面高度 70mm
		调整范围：调偏心 ±2mm；调水平 ±1°
		X 方向调节距离 0-4mm，调节斜面比 150:3
		Y 方向调节距离 0-4mm，调节斜面比 150:3
	精密三爪卡盘	外尺寸装夹范围：Φ0.8mm ~ Φ63mm
		内尺寸装夹范围：Φ23mm ~ Φ58mm
		内孔直径：26mm
		包括法兰盘的总高度：42mm
		卡盘重量：1.2KG
电器部分	电器控制系统	-
	进口旋转圆光栅编码器	-
	电感传感器	-
	工业控制计算机	工控主板
		工控底板
		CPU I5-6500
		金士顿 8G
		硬盘 256SSD
		21" 普屏液晶
		基于 win 10 系统下 RMD 测量软件
	HP 彩色打印机	-
标准件	椭圆标准件	-





八、使用环境要求

温度：工作环境12~26℃，最佳恒温20±2℃，每小时温度变化≤1℃

湿度：相对湿度＜85%，无凝露

振动：地面振动RMS＜2.5μm/s（≤50Hz）、＜5.0μm/s（＞50Hz），远离冲床、铣床等强振源

环境：无粉尘、腐蚀性气体、强气流、强磁场

供电：AC220V±10%，50Hz，独立接地地线；整机功率500W

气源：配套无油空压机，稳定输出0.5~0.8MPa洁净干燥压缩空气，流量＞0.2m³/min；入口露点＜10℃，油雾浓度＜0.5mg/m³，固态物＜3um 固态颗粒含量：＜5mg/m³





九、安装调试与培训

9.1 运输交付

乙方负责设备免费包装、送货至甲方指定厂区，卸货叉车、场地由甲方提供。

9.2 现场安装调试

乙方派遣专业工程师上门，完成设备就位、水平校正、气源/电路连接、整机精度调试、软件安装激活。

9.3 免费培训

提供全面的操作培训，确保甲方人员能够独立操作：

·       理论培训：仪器测量原理、计量精度标准、软件操作逻辑、形位公差评判规范

·       实操培训：工件装夹、自动调心调平、测量程序录制、批量自动检测、报告导出、日常保养

·       故障培训：报警代码识别、简易故障排查、传感器和气源系统日常维护

培训标准：甲方操作人员可独立完成全流程检测，自主处理常规设备维护。





十、质量保证与售后服务

10.1 质保期限

设备验收合格之日起12个月，最长不超过发货之日起13个月；质保期内执行三包政策。

10.2 质保期内服务

·       免费更换故障配件、整机精度校准、计量技术咨询

·       免费远程故障指导、软件版本升级

10.3 质保期后服务

·       终身提供技术支持，故障配件仅收取出厂成本价

·       原厂常备备品备件库，保障配件快速供应

10.4 故障响应时效

·       报修后5小时内通过电话、微信、邮件远程指导排障

·       远程无法解决故障时，48小时内工程师上门现场处理

10.5 增值服务

终身免费提供工件测量方案定制、计量人员技术交流、年度仪器校准咨询服务。
