超声波探伤仪

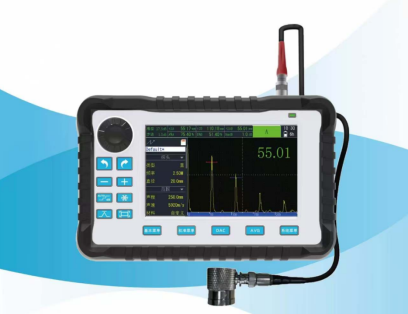

MUF150超声波探伤仪
MUF150超声波探伤仪是一款超小型、便携式测量仪器，可实现金属或导磁性材料的厚度测量，可检测产品内部缺陷（如裂纹、夹杂、气孔等）并能自动进行定位、评估和诊断。广泛应用于试验室、特检院、船舶制造、石油天然气装备、航天、军工、化工、电力、钢铁、冶金、铁路、汽车制造、机械、锅炉压力容器、特种设备、石油管道、建筑业、模具制造等行业。
产品特点
1、 机身轻巧，适合单手握持操作
2、 PD65W快充，12小时超长续航
3、 5.0寸IPS高清显示屏搭配全新UI界面，体验焕然一新
4、 支持全屏触摸、快速手势操作、虚拟键盘，使用遂心应手
5、 具备DAC、AVG、自动增益、波峰记忆等专业功能
6、 包含中英文切换、数据导出SD卡、在线升级、截屏等诸多实用功能
基本参数
|
带宽 |
0.1MHz～20MHz |
|
增益 |
120dB，步进0.1dB，0.6dB，1dB，2dB，6dB |
|
滤波器 |
宽频，1M，1.25M，2.5M，5M，10M，15M，1M-5M |
|
采样率 |
硬件采样率100MSPS，等效采样率400MSPS |
|
检波模式 |
全波，正半波，负半波，射频，包络 |
|
检测范围 |
10米（纵波碳钢），步进100mm、10mm、0.1mm |
|
脉冲模式 |
尖脉冲、方波 |
|
脉冲电压 |
25V～300V ， 25V步进 |
|
脉冲宽度 |
0ns～500ns 连续可调，5ns 步进 |
|
发射阻尼 |
强（100Ω）、弱（1000Ω）可调 |
|
脉冲频率 |
自动或手动，自动范围（200Hz-1KHz），手动范围（0-10KHz） |
|
探头通道 |
200组，支持新建、预览、删除、重命名、覆盖、恢复等操作 |
|
闸门报警 |
闸门 A，B 报警，失波/进波 |
|
闸门模式 |
独立闸门 A、闸门B |
|
测量模式 |
峰值、前沿、J前沿 |
|
定量模式 |
DAC 曲线，AVG(DGS)曲线 |
|
探伤标准 |
AWS D1.1/D1.5，NB/T 47013，GB/T 29712，GB/T 11345 |
|
保存内容 |
单帧，多帧录制（≤500帧），屏幕截图 |
|
辅助功能 |
自动增益，波峰记忆，波形冻结，通道管理，闸门报警，闸门扩展，自动闸门，全屏触摸，虚拟键盘，快速截图 |
|
显示屏 |
高清 5.0寸800×480 LCD，IPS_LCD |
|
探头接口 |
双 LEMO-00 C5 |
|
输出接口 |
Type-C1，MINI USB |
|
|
|
|
数据存储 |
8GB SD卡 |
|
充电器 |
PD快充，标准Type-C接口（100～240V，50～60Hz） |
|
尺寸 |
183毫米×113毫米×45毫米 |
|
重量 |
700克，含电池不含橡胶套 |
|
语言 |
简体中文，英文 |
|
单位 |
公制，英制 |
|
电池 |
7.4V 8000mAh锂电池，续航12小时 |
|
工作温度 |
-10℃～55℃ |
|
分辨率 |
40dB |
|
动态范围 |
32dB |
|
灵敏度余量 |
50dB |
|
垂直线性 |
1.8% |
|
水平线性 |
0.5% |
标准配置
|
序号 |
名称 |
数量 |
备注 |
|
1 |
主机 |
1 |
|
|
2 |
高精度直探头 |
1 |
2.5MHz Φ20 |
|
3 |
高精度斜探头 |
1 |
2.5MHz 10x10 K2 |
|
4 |
探头线 |
1 |
|
|
5 |
PD65W 快充 |
1 |
|
|
6 |
电源线 |
1 |
|
|
7 |
说明书 |
1 |
|
|
8 |
合格证 |
1 |
|
|
9 |
保修卡 |
1 |
|
|
10 |
SD卡（8G） |
1 |
|
|
11 |
转换插头（C转USB） |
1 |
可以连接电脑导出数据 |
选配
|
序号 |
名称 |
数量 |
备注 |
|
1 |
充电宝 |
1 |
电池容量：20000mAh/7.4V；74Wh |
|
2 |
SD卡（16G、32G、64G） |
1 |
|
